Wprowadzenie: po co w ogóle ta cała hydraulika siłowa w ciężkim przemyśle?
Hydraulika siłowa w przemyśle ciężkim jest tym, czym mięśnie dla organizmu – bez niej nawet najbardziej zaawansowany „mózg” sterowania nie poruszy ani jednego kilkunastotonowego elementu. Niezależnie od tego, czy chodzi o wytłaczanie stali, podparcie stropu w kopalni, czy ustawianie łopat turbiny, zawsze gdzieś w tle pracuje układ, który zamienia energię elektryczną w ogromne siły i precyzyjny ruch.
Hydraulika siłowa dominuje w przemyśle ciężkim z kilku powodów. Po pierwsze, gęstość mocy – z relatywnie niewielkiego siłownika można uzyskać siły liczone w setkach ton. Po drugie, precyzja i płynność sterowania – nawet przy dużych obciążeniach ruch może być łagodny, kontrolowany i powtarzalny. Po trzecie, odporność środowiskowa – dobrze zaprojektowany układ hydrauliczny pracuje w pyle, wilgoci, przy drganiach i dużych różnicach temperatur, gdzie napęd elektryczny miewa już poważne problemy.
Widać to szczególnie tam, gdzie „lekki przemysł” kończy swoje możliwości: górnictwo podziemne i odkrywkowe, hutnictwo, walcownie, ciężkie prasy, wtryskarki wielkogabarytowe, zakłady recyklingu złomu, energetyka wodna, offshore. W każdym z tych sektorów hydraulika siłowa wykonuje brudną, ciężką robotę – często w trybie 24/7.
Osoba, która pierwszy raz staje obok 500-tonowej prasy hydraulicznej, zwykle ma ten sam odruch: krok w tył i szybki przegląd, gdzie jest grzybek STOP. Dźwięk narastającego ciśnienia, powolne ugięcie stali pod stemplami, cała hala wibrująca przy cyklu – to najlepsza ilustracja, dlaczego bez hydrauliki przemysł ciężki po prostu by stanął.
Problem w tym, że te „mięśnie” linii produkcyjnej potrafią być również jej najsłabszym ogniwem, jeśli są źle zaprojektowane, jeszcze gorzej serwisowane i traktowane jak „czarna skrzynka z olejem”. Przecieki, przegrzewanie, niestabilne ruchy siłowników, niekontrolowane spadki ciśnienia – to codzienność wielu zakładów. Zrozumienie, jak realnie działa układ hydrauliczny i jak się go nowocześnie projektuje oraz eksploatuje, bezpośrednio przekłada się na bezpieczeństwo, koszty i dostępność maszyn.
Podstawy bez akademickiej nudy: jak działa typowy układ hydrauliczny
Kluczowe elementy układu i ich rola w boju
Typowy układ hydrauliki siłowej w przemyśle ciężkim składa się z kilku podstawowych grup elementów. Na schemacie wygląda to niewinnie, ale każdy blok ma swoje „charaktery” i typowe problemy.
Pompa hydrauliczna to serce układu. To ona zamienia energię elektryczną silnika na energię hydrauliczną – przepływ pod ciśnieniem. W przemyśle ciężkim stosuje się przede wszystkim:
pompy zębate – proste, odporne, tanie; świetne do układów pomocniczych i mniej wymagających aplikacji, gdzie liczy się niezawodność i łatwy serwis,
pompy tłokowe osiowe – gdy potrzebne jest wysokie ciśnienie, regulacja wydajności, dobra sprawność i możliwość pracy w napędach z falownikiem,
pompy wielosekcyjne – gdy jeden napęd zasila kilka niezależnych obiegów, np. różne ruchy w maszynie.
Po stronie „wykonawczej” znajdują się siłowniki hydrauliczne oraz silniki hydrauliczne. Siłowniki liniowe przenoszą siłę na ruch prostoliniowy (docisk, podnoszenie, przesuw), a silniki hydrauliczne na ruch obrotowy (napęd przenośników, obrotnice, wciągarki). Typowe parametry, które naprawdę interesują konstruktora i utrzymanie ruchu, to:
maksymalne dopuszczalne ciśnienie robocze,
średnica tłoka i prędkość wysuwu/posuwu,
sztywność układu (ważna przy precyzyjnych ruchach),
rodzaj i jakość uszczelnień, szczególnie w środowisku zapylonym i gorącym.
Za „mózg” podstawowego układu odpowiadają zawory rozdzielające i dławiące. Rozdzielacze decydują, w którym kierunku popłynie olej i który siłownik się uruchomi. Zawory dławiące ustalają prędkość ruchu poprzez kontrolę przepływu. Dochodzą do tego zawory zwrotne, bezpieczeństwa, przelewowe, sekwencyjne – cała hydrauliczna „logika”, która bez elektroniki też potrafi wykonać zaskakująco złożone funkcje.
Najmniej spektakularny, a kluczowy w całym układzie, jest zbiornik, filtracja i chłodzenie. Zbiornik pozwala na odpowietrzanie, wytrącanie zanieczyszczeń i stabilizację temperatury. Filtracja oleju hydraulicznego decyduje o żywotności zaworów i siłowników – to tutaj wygrywa się lub przegrywa walkę z awariami. Chłodnice, powietrzne lub wodne, rozpraszają ciepło, które w przeciwnym razie zniszczyłoby olej i uszczelnienia.
Obieg energii i medium – gdzie uciekają wata i złotówki
Energia elektryczna zasilająca silnik pompy jest konwertowana na strumień oleju pod ciśnieniem. Ten strumień przenosi energię do siłowników lub silników hydraulicznych, gdzie następuje zamiana na pracę mechaniczną. W teorii brzmi to idylicznie, w praktyce między gniazdkiem a ruchem tłoka dzieje się sporo nieciekawych rzeczy.
Na sprawność układu wpływają mocno lepkość, temperatura i ciśnienie medium roboczego. Zbyt niska lepkość (przegrzany, „wodnisty” olej) to spadek smarności, wycieki wewnętrzne i większe zużycie elementów. Zbyt wysoka lepkość (zimny, gęsty olej) oznacza duże straty przepływu, trudności z rozruchem, przeciążenia pomp i silników.
Straty powstają głównie w trzech miejscach:
straty objętościowe – nieszczelności wewnętrzne w pompie, zaworach i siłownikach,
straty przepływu – opory w przewodach, złączach, zaworach, szczególnie przy zbyt dużych prędkościach oleju,
straty dławienia – celowe „marnowanie” energii na zaworach dławiących, które redukują przepływ lub ciśnienie kosztem zamiany energii na ciepło.
W dobrze zaprojektowanym układzie hydrauliki siłowej w przemyśle ciężkim optymalizuje się prędkości przepływu, średnice przewodów, punkty dławiące oraz sposób sterowania pompą. Zamiast „lać na przelew” stałą wydajność, coraz częściej stosuje się napędy o zmiennej prędkości i układy load-sensing, które dostosowują wydajność pompy do aktualnego zapotrzebowania.
Logika projektowania – dlaczego schemat swoje, a hala swoje
Podstawa obliczeń w hydraulice to prosta zależność F = p · A, gdzie F to siła, p – ciśnienie, a A – powierzchnia tłoka. Teoretycznie prosto: zwiększamy ciśnienie albo średnicę tłoka, rośnie siła. W praktyce każde zwiększenie ciśnienia to większe obciążenie uszczelnień, wyższe wymagania dla przewodów, szybciej rosnące przecieki i straty.
Przy doborze przewodów kluczowa jest prędkość przepływu. Zbyt małe średnice powodują spadki ciśnienia, grzanie oleju i hałas. Zbyt duże – rosną koszty, utrudniony montaż, a przy małych przepływach spada stabilność sterowania. Dobrze sprawdza się prosta zasada: osobno patrzeć na przewody ssawne (uniknąć kawitacji), osobno na tłoczne, osobno na powrotne i pilotażowe.
Różnica między „schematem z katalogu” a działającą na hali instalacją to często kilkadziesiąt godzin dodatkowego myślenia na etapie projektu i setki godzin mniej przestojów później. Dobrze widać to tam, gdzie zakłady inwestują równolegle w rozwiązania konstrukcyjne i organizacyjne, korzystając np. z doświadczeń innych firm opisanych na blogu Przemysł Ciężki.
Na schemacie wszystko jest prostokątne, liniowe i estetyczne. W hali trzeba poradzić sobie z ograniczeniami przestrzennymi, drganiami, dostępem serwisowym, promieniowaniem cieplnym, ruchem innych maszyn. Dlatego doświadczony projektant hydrauliki siłowej planuje od razu:
miejsca na odpowietrzanie i odpowietrzniki,
dostęp do filtrów i zaworów bezpieczeństwa,
odpowiednie prowadzenie przewodów, aby nie przenosiły drgań i nie ocierały o konstrukcję,
punkty diagnostyczne – złącza pomiarowe ciśnienia, temperatury, przepływu.

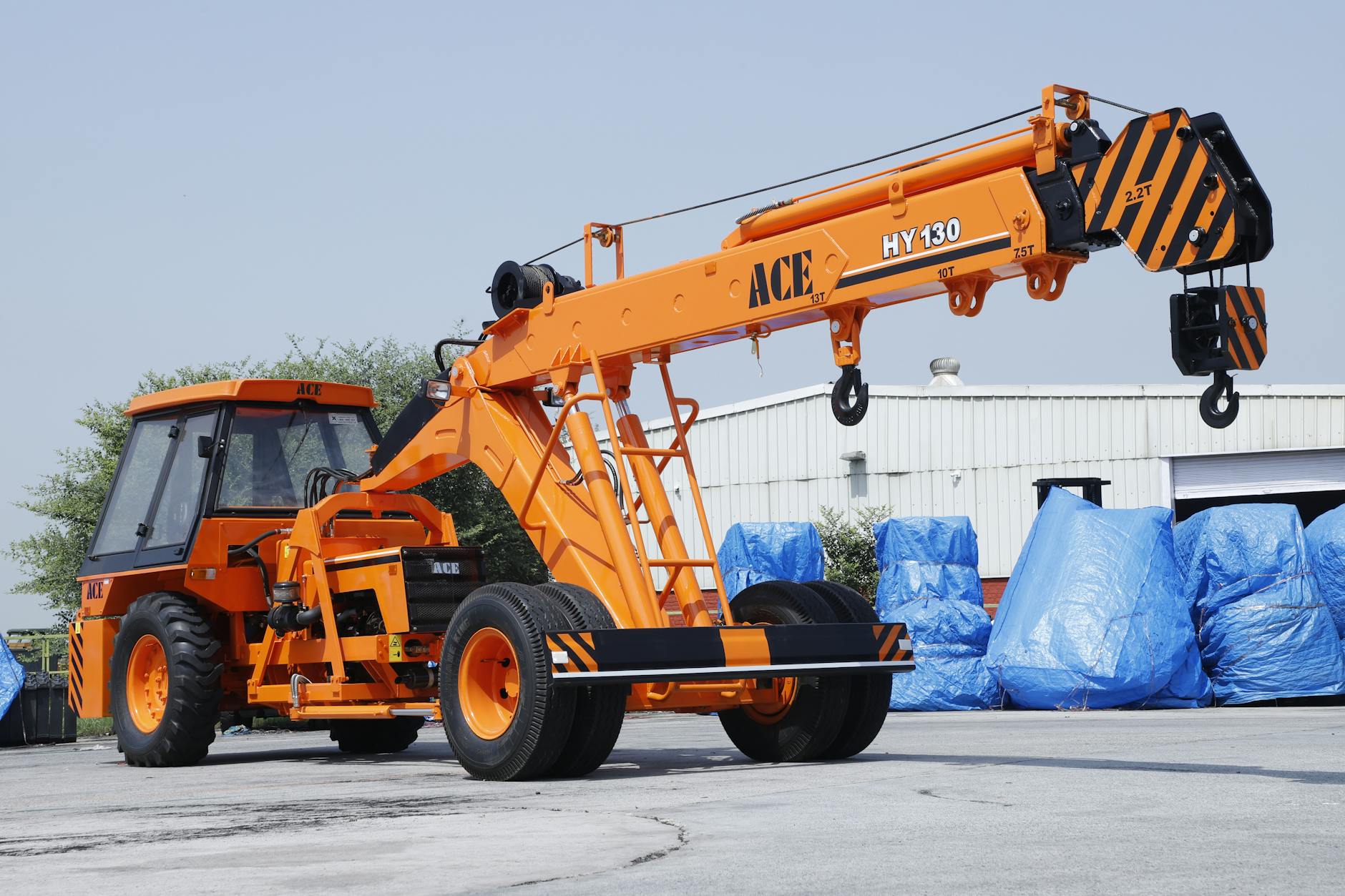

Źródło: Pexels | Autor: Action Construction Equipment Ltd. – ACE
Kluczowe zastosowania w przemyśle ciężkim – przegląd z hali, nie z katalogu
Górnictwo i przemysł wydobywczy – hydraulika pod ziemią
Hydraulika siłowa w kopalniach pracuje w jednym z najtrudniejszych środowisk przemysłowych: wysokie zapylenie, wilgoć, możliwość wybuchu metanu, duże wstrząsy, ograniczona przestrzeń i utrudniony dostęp serwisowy. Każda awaria zmechanizowanej obudowy ścianowej czy kombajnu ścianowego to nie tylko strata produkcyjna, ale często zagrożenie życia ludzi.
W zmechanizowanych obudowach ścianowych siłowniki hydrauliczne odpowiadają za podparcie stropu oraz przesuw sekcji obudowy wraz z postępem eksploatacji. Układy muszą reagować szybko na zmiany obciążenia, tłumić nagłe udary i zapewniać stały docisk. Z tego powodu stosuje się:
specjalne zawory bezpieczeństwa o dużej wydajności,
zawory zwrotno–odcinające chroniące przed nagłym spadkiem ciśnienia,
układy redundancji, które umożliwiają utrzymanie podparcia nawet przy częściowej awarii instalacji.
Kombajny ścianowe, przenośniki zgrzebłowe i taśmowe oraz systemy transportu materiału również bazują na hydraulice. Zastosowanie silników hydraulicznych pozwala na przeniesienie dużych momentów obrotowych przy kompaktowych gabarytach i wysokiej odporności na przeciążenia. W tego typu maszynach niezwykle ważne jest uszczelnienie i odporność na zanieczyszczenia, dlatego stosuje się specjalne rozwiązania odpylające, osłony przewodów i filtry o podwyższonej klasie dokładności.
Specyfika górnictwa wymusza też wysokie standardy bezpieczeństwa i niezawodności. Systemy hydrauliczne są często powiązane z układami automatyki awaryjnego wyłączenia (AWD), detekcją metanu i centralnym monitoringiem. Jakiekolwiek „kombinacje” przy nastawach zaworów bezpieczeństwa czy ograniczanie filtracji w imię oszczędności bywają potem bardzo kosztowne – także w wymiarze prawnym.
Układy hydrauliczne w hutnictwie i walcowniach
Huta stali czy walcownia to środowisko, w którym hydraulika siłowa czuje się jak w domu – wysokie obciążenia, duże siły, cykle powtarzalne, praca w wysokiej temperaturze i w obecności zanieczyszczeń. Układy hydrauliczne w hutnictwie odpowiadają m.in. za:
regulację szczeliny walców w walcarkach,
napęd siłowników nastaw walcarek,
manipulatory wsadowe i transportowe,
nożyce hydrauliczne, gilotyny, kruszarki złomu.
Napęd nastaw walcarek wymaga nie tylko dużej siły, ale też bardzo szybkiej i precyzyjnej reakcji. Różnica ułamka milimetra w szczelinie walców przekłada się na parametry arkusza czy pręta. Dlatego w tych zastosowaniach powszechnie wykorzystuje się sterowanie proporcjonalne, serwozawory i układy z czujnikami położenia. Układ hydrauliczny staje się napędem precyzyjnym, sprzężonym z kontrolą jakości produktu w czasie rzeczywistym.
Dodatkowym wyzwaniem jest temperatura i promieniowanie cieplne. Przewody, siłowniki i zawory muszą być odporne na oddziaływanie gorących wsadów, iskier, płomieni i gorących gazów processowych. Stosuje się specjalne osłony termiczne, przewody wysokotemperaturowe i oleje o podwyższonej odporności na utlenianie. Chłodzenie układów hydraulicznych bywa osobnym projektem inżynierskim – często z wymuszonym obiegiem wody przemysłowej.
Nożyce hydrauliczne i gilotyny pracują w ciężkich warunkach udarowych. W takich zastosowaniach istotna jest sztywność całego układu oraz odpowiedni dobór akumulatorów hydraulicznych, które przejmują część energii uderzenia i stabilizują ciśnienie. Błędne dobranie tych elementów kończy się pękaniem przewodów, nadmiernym hałasem i przyspieszonym zużyciem pompy.
Przy tego typu urządzeniach mocno liczy się też organizacja serwisu. Dostęp do siłowników nożyc czy zaworów bezpieczeństwa od spodu stołu cięcia, przez plątaninę osłon i koryt kablowych, potrafi zamienić prostą wymianę uszczelnienia w kilkugodzinny cyrk. Dlatego dobre projekty hutnicze przewidują wysuwane moduły hydrauliczne, szybko złączki na przewodach i czytelne oznaczenia punktów pomiarowych. Rzadziej wtedy pada sakramentalne „kto to tak wymyślił?”.
Krytyczne są również procedury rozruchu i postoju. Walcarki, nożyce i manipulatory pracują często zmianowo, z licznymi przestojami technologicznymi. Każdy zimny start przy gęstym oleju to test dla pompy, uszczelnień i całego układu. Dlatego w hutnictwie coraz częściej pojawiają się systemy podgrzewania oleju, automatyczne procedury odpowietrzania oraz sekwencje „soft-start”, które stopniowo podnoszą ciśnienie, zamiast od razu „walić na pełny gwizdek”.
Do tego dochodzi temat modernizacji istniejących linii. W wielu zakładach nadal pracują walcarki projektowane kilkadziesiąt lat temu, do których dokładane są współczesne bloki zaworowe, elektronika i czujniki. Takie „chirurgiczne” operacje wymagają dobrego zrozumienia starej dokumentacji i tego, jak maszyna zachowuje się w rzeczywistości. Zdarza się, że najlepiej wydane pieniądze to nie nowy serwozawór, tylko wymiana kilku kluczowych przewodów i dodanie porządnej filtracji offline.
Hydraulika siłowa w przemyśle ciężkim nie jest więc ani magią, ani czarną skrzynką. To mieszanka solidnej inżynierii, znajomości procesu technologicznego i zdrowego rozsądku na etapie eksploatacji. Tam, gdzie projekt, montaż i utrzymanie ruchu grają do jednej bramki, układy hydrauliczne latami przenoszą setki ton i tysiące barów w tle, zamiast grać pierwsze skrzypce dopiero przy awarii.
Przemysł cementowy, kruszywa i betonownie – pył, udary i praca „na okrągło”
Instalacje do produkcji klinkieru, kruszyw i betonu to miejsce, gdzie hydraulika dostaje pełen pakiet atrakcji: ciągłe wibracje, udary, zapylenie takie, że filtr wciąga „mąkę” wiadrami, a do tego praca 24/7. Tu nie ma miejsca na delikatne układy – wszystko musi być przewymiarowane i odporne na traktowanie „młotkiem serwisowym”.
Hydraulika siłowa obsługuje m.in.:
napędy i regulację docisku w młynach kulowych i walcowych,
układy pozycjonowania i blokady bębnów pieców obrotowych,
napędy praso-kruszarek, łamaczy szczękowych i walcowych,
klapy, zasuwy i blokady awaryjne w zsypach i lejach,
podpory i stabilizację dużych przenośników taśmowych.
Typowa „bolączka cementowni” to zanik sztywności układu przy dłuższej pracy. Młyn kulowy zaczyna „bić”, ciśnienie na dociskach skacze, a operatorka widzi tylko, że parametry mielonego materiału idą w las. Bardzo często przyczyną nie jest sam siłownik, tylko:
utrata sprężystości akumulatorów hydraulicznych (brak kontroli ciśnienia azotu),
zaklejone zawory dławiąco–zwrotne i zawory proporcjonalne przez drobny pył w oleju,
lokalne przegrzewanie oleju w rejonie dużego promieniowania cieplnego.
W tego typu obiektach dobrze sprawdzają się modułowe stacje hydrauliczne montowane w wydzielonych, czystych pomieszczeniach, a na „brudną” stronę procesu wychodzą tylko przewody ciśnieniowe i linie sterujące. Koszt rurociągów trochę rośnie, ale zyskuje się stabilniejszą temperaturę, czystszy olej i normalne warunki pracy dla serwisu. Przy pierwszym poważniejszym remoncie młyna różnica w ilości „niespodzianek” jest bardzo wyraźna.
Drugim tematem są układy blokad i zabezpieczeń. Klapy awaryjne w zsypach, noże odcinające taśmę, zapadnie bezpieczeństwa – to wszystko elementy, które mają zadziałać szybko, raz na długi czas, ale za to bez dyskusji. Stąd stosuje się redundantne zawory zwrotno–odcinające, podwójne cewki na zaworach sterujących i wyraźne oddzielenie obwodów roboczych od bezpieczeństwa. Jeżeli w szafce sterowniczej ktoś połączył „na krótko” dwa przewody, bo „tak było szybciej”, to zwykle prędzej czy później wychodzi to właśnie na tych układach.
Budowa maszyn ciężkich – koparki, ładowarki, żurawie
Maszyny budowlane i przeładunkowe to podręcznikowe zastosowanie hydrauliki siłowej: duże siły, szybka zmiana kierunków, częste cykle start–stop. Różnica w stosunku do hut czy kopalni jest jednak zasadnicza – tu całe zaplecze hydrauliczne musi zmieścić się na mobilnej maszynie i przetrwać setki kilometrów drgań, przechyłów, podjazdów i zderzeń z rzeczywistością placu budowy.
W koparkach, ładowarkach i żurawiach teleskopowych hydraulika obsługuje m.in.:
układy podnoszenia, wysuwu i obrotu wysięgnika,
stabilizatory i podpory,
napęd osprzętu roboczego (chwytaki, młoty hydrauliczne, nożyce do złomu),
napędy jazdy w maszynach gąsienicowych i kołowych z napędem hydrostatycznym.
Kluczem jest tutaj kompromis między wydajnością a ekonomią paliwa. Klasyczne układy z pompą o stałej wydajności i zaworami dławiącymi posyłają do zbiornika ogromne ilości ciepła, które operator potem wdycha jako dodatkową porcję spalonego oleju napędowego. Dlatego w maszynach ciężkich upowszechniły się:
pompy tłokowe o zmiennej wydajności z regulacją mocową,
układy load-sensing z priorytetem dla określonych odbiorników (np. skręt kontra wysięgnik),
zawory sekcyjne zintegrowane, gdzie w jednym bloku jest bezpieczeństwo, sterowanie i funkcje dodatkowe.
Rozmowa przy maszynie często wygląda tak: „dlaczego ona tak ryczy przy delikatnej pracy?” – a w tle pompa pełną wydajnością mieli olej przez dławiki, bo ktoś „ustawił na zapas”. Odpowiednia regulacja ciśnień, progów LS i charakterystyk zaworów proporcjonalnych potrafi obniżyć zużycie paliwa o kilka–kilkanaście procent bez wymiany ani jednego przewodu.
Drugim, coraz ważniejszym obszarem jest stabilizacja i bezpieczeństwo pracy. Żurawie mobilne, podnośniki koszowe czy dźwigi portowe korzystają z zaworów bezpieczeństwa typu load-holding, zaworów logicznych i specjalnych bloków przeciążeniowych. W połączeniu z systemami ważenia ładunku i czujnikami przechyłu można na bieżąco ograniczać prędkość ruchów lub całkowicie je blokować przy zagrożeniu wywrotką. Jeżeli do tego dojdzie telemetria, operator serwisu nie musi zgadywać: system sam pokaże, czy maszyna była eksploatowana w „czerwonej strefie”.
Hydraulika w energetyce – od turbin wodnych po układy awaryjnego wyłączenia
W elektrowniach wodnych, konwencjonalnych czy w dużych instalacjach przemysłowych hydraulika często odpowiada za funkcje, o których większość osób w zakładzie przypomina sobie dopiero przy postoju awaryjnym. Tymczasem to właśnie układy hydrauliczne sterują elementami krytycznymi dla bezpieczeństwa procesu.
W energetyce hydraulika siłowa obsługuje przede wszystkim:
nastawy kierownic w turbinach wodnych,
siłowniki łopatek w turbinach Kaplanowskich i zasuwy wlotowe,
zawory główne i odcinające w rurociągach parowych i wodnych,
układy szybkiego zamknięcia dopływu medium (ESD – Emergency Shut Down),
mechanizmy sterowania przepustnicami i klapami spalin w instalacjach energetyki zawodowej.
Specyfika tych aplikacji to potrzeba szybkiej i powtarzalnej reakcji niezależnie od tego, czy układ działa raz na godzinę, czy raz na rok. Stąd rozbudowane systemy testów funkcjonalnych, okresowe przełączanie między obwodami „A” i „B” oraz ścisłe wymagania co do filtracji i kondycji oleju. Zawór odcinający parę na turbinie ma się domknąć w ułamku sekundy – i to także po długim okresie pracy „w spoczynku”.
W wielu starszych elektrowniach główne siłowniki były projektowane na czasy innej kultury utrzymania ruchu. Dziś dochodzą do tego rozszerzone procedury bezpieczeństwa i integracja z systemami DCS/SCADA. Często najrozsądniejsza modernizacja polega nie na wymianie wszystkich napędów, tylko na:
dodaniu niezależnego układu zasilania awaryjnego (np. akumulatory hydrauliczne o zwiększonej pojemności),
wymianie krytycznych zaworów na wersje z pozycjonowaniem i diagnostyką,
wdrożeniu ciągłego monitoringu czystości oleju i kontroli zawilgocenia.
Przy jednym z projektów modernizacyjnych okazało się, że największym źródłem problemów nie był „wiek” siłowników, tylko skraplająca się para wodna w zbiorniku oleju przy częstych zmianach temperatury. Po dodaniu odwadniacza i niewielkiego filtra offline awarie zaworów proporcjonalnych po prostu zniknęły z raportów.
Hydraulika w przemyśle offshore i stoczniowym
Na platformach wiertniczych, statkach offshore i w stoczniach hydraulika ma jeszcze jedno dodatkowe zadanie – utrzymać sprawność w środowisku słonej wody, mgły morskiej i stałych wibracji kadłuba. Każdy nieszczelny przewód to nie tylko problem ekologiczny, ale potencjalna przyczyna poślizgnięć, pożaru czy skażenia ładunku.
Typowe zastosowania to:
wciągarki kotwiczne i cumownicze,
układy sterowania sterami strumieniowymi i sterami głównymi,
systemy pozycjonowania dynamicznego (DP) z napędami hydraulicznymi,
ramiona przeładunkowe, dźwigi pokładowe, żurawie typu knuckle boom,
systemy kompensacji ruchów fal (heave compensation) dla urządzeń podwodnych.
Tu szczególnie ostro grają kwestie korozyjne. Stosuje się więc stal nierdzewną, powłoki galwaniczne, specjalne lakiery morskie i przewody w podwójnych osłonach. Coraz częściej pojawiają się też płyny robocze o obniżonej szkodliwości środowiskowej (HEES, HFC), których właściwości smarne i kompatybilność z uszczelnieniami trzeba dobrze przetestować przed masowym wdrożeniem. „Wleliśmy olej bio, bo grant był” to prosta droga do serii nieszczelności i zapieczonych zaworów.
W przemyśle offshore mocny nacisk kładzie się na zdalną diagnostykę i redundancję. Dźwig pokładowy czy układ steru nie mogą się zatrzymać tylko dlatego, że jeden czujnik zgłupiał. Dlatego buduje się obwody z równoległymi liniami sterowania, podwójnymi cewkami, a nawet bliźniaczymi układami pomp, które mogą przejąć zadania w locie. Z punktu widzenia automatyka oznacza to więcej logiki w systemie, ale na morzu liczy się prosty fakt: czy urządzenie zadziała, czy nie.
Nowoczesne rozwiązania: od „łopaty i młotka” do Smart Hydraulics
Elektronika w oleju – sterowanie proporcjonalne i serwozawory
Przejście z prostych zaworów włącz/wyłącz na zawory proporcjonalne i serwozawory było dla hydrauliki tym, czym dla spawalnictwa przejście z transformatora „cegły” na inwerter. Nagle okazało się, że siłownik nie musi tylko „dojechać do końca”, ale może zatrzymać się dokładnie tam, gdzie chcemy, z określoną prędkością i przy zadanej sile.
W praktyce rozwiązania te obejmują:
zawory proporcjonalne ciśnienia, przepływu i kierunku z wbudowaną elektroniką,
serwozawory o bardzo szybkiej reakcji i małych histerezach,
siłowniki zintegrowane z czujnikami położenia (magnetostrykcyjne, potencjometryczne, enkodery),
lokalne sterowniki (tzw. valve controllers) z funkcjami strojenia i autotuningu.
Na poziomie projektu oznacza to, że układ hydrauliczny zaczyna zachowywać się zbliżenie do układu napędów elektrycznych – można regulować położenie, prędkość i siłę w zamkniętej pętli sprzężenia zwrotnego. Różnica jest taka, że zamiast falownika i silnika mamy zawór i siłownik, a parametry regulatora PID dobiera się nie tylko do masy ruchomej, ale też sprężystości oleju, średnic przewodów oraz własności mechaniki.
Dobrą praktyką przy wdrażaniu takich systemów jest oddzielenie „hydrauliki mocy” od „hydrauliki sterującej”. Osobne bloki zaworowe dla ruchów szybkich i dla precyzyjnego pozycjonowania, osobne filtry dla oleju pilotażowego i roboczego. Koszt idzie trochę w górę, ale w zamian serwozawór za kilkanaście tysięcy nie jest karmiony tym samym „kompotem” olejowym, w którym pływają opiłki z dużych siłowników.
Hydraulika zintegrowana z automatyką – układy elektrohydrauliczne
W nowoczesnych liniach produkcyjnych hydraulika przestaje być „czarną skrzynką” w rogu hali. Staje się częścią większego systemu sterowania, w którym PLC widzi położenia, prędkości, ciśnienia i temperatury równie dobrze, jak sygnały z czujników fotoelektrycznych czy enkoderów silników. Elementem przełomowym są tu układy elektrohydrauliczne.
Rozwiązania tego typu obejmują m.in.:
zintegrowane bloki zaworowe z magistralą komunikacyjną (Profinet, EtherCAT, CANopen),
siłowniki z wbudowanymi czujnikami i elektroniką komunikującą się bezpośrednio z PLC,
pompy o zmiennej wydajności z napędami serwo (tzw. servo pump systems),
lokalne jednostki sterujące dla osi hydraulicznych, udostępniające sterownikowi nadrzędnemu gotowe funkcje (pozycjonowanie, profil prędkości, ograniczenie siły).
Z punktu widzenia użytkownika końcowego liczy się to, że „olej zaczyna mówić językiem automatyki”. Zamiast kręcić śrubką na zaworze, operator lub automatyk wpisuje w panelu wartość prędkości lub ciśnienia i obserwuje efekt. Znika spora część nieporozumień między działem utrzymania ruchu a automatykami – obie strony patrzą na te same wykresy trendów i te same alarmy diagnostyczne.
Dla firm utrzymaniowych taka integracja oznacza też zupełnie inny sposób planowania postoju. Zamiast cyklicznie „zdejmować” zawór i wysyłać go do serwisu, można oprzeć się na twardych danych: liczbie przełączeń, historii przegrzań cewek, częstotliwości przekroczeń zadanej prędkości siłownika. Jeśli oś zaczyna „pływać” podczas pozycjonowania, od razu widać, czy winne jest zużycie mechaniczne, czy rozjechane nastawy regulatora. Mniej loterii, więcej decyzji opartych na wykresach.
Rosnące znaczenie mają też gotowe, prefabrykowane moduły elektrohydrauliczne. Zamiast godzinami rysować schematy i kleić instalację z pojedynczych zaworów, producent dobiera zestaw: zasilacz, blok zaworowy, sterownik, czujniki, filtrację. Przyjeżdża na halę jedna „skrzynka”, którą trzeba tylko podłączyć do zasilania, magistrali i kilku przewodów wysokiego ciśnienia. Mniej niespodzianek na rozruchu, mniej „drutowania” na ostatniej prostej.
Od strony IT/OT coraz częściej pojawiają się tematy cyberbezpieczeństwa i aktualizacji firmware’u w samych elementach hydrauliki. Zawór z portem Ethernet staje się normalnym uczestnikiem sieci zakładowej, z całym pakietem konsekwencji: zarządzanie użytkownikami, logi zdarzeń, wersjonowanie oprogramowania. Dla wielu mechaników to istny skok na głęboką wodę, ale też szansa, żeby przestać traktować hydraulikę jak „mokry dodatek” do automatyki, tylko jak równorzędny element systemu.
Monitoring stanu i predykcja awarii – hydraulika pod lupą
Gdy układ jest już „podpięty do sieci”, naturalnym krokiem staje się monitoring stanu. Zamiast czekać, aż pompa się zatrze, a siłownik zacznie przepuszczać, można wcześniej wychwycić, że coś idzie w złą stronę. Służą do tego czujniki ciśnienia, temperatury, przepływu, drgań, a przede wszystkim – jakości oleju (zanieczyszczenia stałe, woda, utlenienie).
W praktyce dobrze zrobiony system predykcyjny nie polega na setkach czujników przy każdym zaworze. Często wystarczy kilka kluczowych punktów pomiarowych: przed i za filtrem, na powrocie do zbiornika, na najdalej położonej gałęzi instalacji. Do tego progi alarmowe i prosta logika: „filtr zapycha się dwa razy szybciej niż zwykle”, „temperatura oleju rośnie mimo tej samej intensywności pracy”. Gdy dojdzie do tego analiza trendów z ostatnich miesięcy, decyzja o wymianie pompy czy przełożeniu planowanego postoju staje się o wiele mniej „na czuja”.
W jednym z zakładów koksowniczych udało się skrócić nieplanowane przestoje prasy o ponad połowę tylko dzięki prostemu monitoringowi temperatury i różnicy ciśnień na filtrach. Zamiast odkrywać problem przy zatarciu zaworu proporcjonalnego, utrzymanie ruchu widziało, że filtr „dyszy” już od kilku dni, a temperatura zbiornika od dawna balansuje na górnej granicy. Naprawa sprowadzała się do zaplanowanej wymiany wkładów i lekkiej korekty chłodzenia, a nie do nerwowego telefonowania po serwisach w nocy.
Energooszczędne napędy i „hydraulika tylko tam, gdzie ma sens”
Modernizacja nie sprowadza się dziś do dołożenia kolejnych zaworów. Duży nacisk kładzie się na efektywność energetyczną – szczególnie tam, gdzie przez lata pracowały klasyczne układy z pompą o stałej wydajności i zaworem przelewowym, który przez większość czasu „mielił” olej do zbiornika. Coraz częściej takie instalacje zastępuje się napędami pomp sterowanych serwo, pompami o zmiennej wydajności i inteligentnym sterowaniem priorytetami poszczególnych odbiorników.
W wielu modernizacjach wychodzi też na jaw, że część napędów hydraulicznych została tam tylko z przyzwyczajenia. Przy okazji przeglądu energetycznego okazuje się, że kilka osi można spokojnie przerzucić na napędy elektryczne, zostawiając hydraulikę wyłącznie do zadań „ciężkich i brudnych”: prasowania, zaciskania, podnoszenia dużych mas, amortyzacji uderzeń. Mniej metrów przewodów, prostszy serwis i niższe rachunki za energię.
Ciekawym kierunkiem są hybrydowe układy, w których hydraulika współpracuje z napędami elektrycznymi, a nie z nimi konkuruje. Typowy przykład: serwosilnik napędza pompę o zmiennej wydajności, a cały układ pracuje tylko wtedy, gdy faktycznie jest potrzebny ruch. Zbiorniki się zmniejszają, chłodzenie jest lżejsze, a hałas na hali wyraźnie spada. Dla operatora różnica jest prosta: zamiast „ciągłego wycia agregatu” słychać pracę tylko wtedy, gdy maszyna faktycznie coś robi.
Do tego dochodzą rozwiązania związane z odzyskiem energii. W niektórych prasach czy podnośnikach stosuje się akumulatory hydrauliczne i zawory sterujące tak, aby podczas opuszczania ciężaru część energii wracała do układu, a nie znikała w ciepłe oleju. W dłuższej perspektywie, przy rosnących cenach energii, takie „drobiazgi” zaczynają realnie wpływać na opłacalność całej linii, a nie tylko na satysfakcję działu utrzymania ruchu.
Modernizacje energetyczne wymuszają też inny sposób myślenia o samym projekcie. Zamiast „dajmy większą pompę, będzie z zapasem” wchodzi kalkulator: profile obciążeń, cykle pracy, buforowanie energii, priorytety ruchów. Tam, gdzie kiedyś bez zastanowienia wstawiano dwie wielkie jednostki napędowe „na wszelki wypadek”, dziś częściej pojawiają się mniejsze, inteligentnie zarządzane moduły, które w razie potrzeby dzielą się mocą między kilkoma osiami.
Hydraulika siłowa w przemyśle ciężkim przestaje być wyłącznie zbiorem siłowników, pomp i zaworów; coraz częściej przypomina precyzyjny, dobrze zestrojony instrument. Tam, gdzie łączy się sensowne projekty, porządną eksploatację i odrobinę nowoczesnej elektroniki, olej pod ciśnieniem nadal pozostaje jednym z najskuteczniejszych sposobów na „ruszenie świata z posad”.
Najczęściej zadawane pytania (FAQ)
Dlaczego hydraulika siłowa jest tak powszechna w przemyśle ciężkim?
Hydraulika siłowa pozwala uzyskać ogromne siły z relatywnie niewielkich siłowników. Z jednego układu można wygenerować naciski liczone w setkach ton i nadal zachować płynny, kontrolowany ruch. Tego zwykły napęd elektryczny czy pneumatyczny w wielu aplikacjach po prostu nie udźwignie – dosłownie i w przenośni.
Drugim powodem jest odporność na trudne warunki: pył, wilgoć, wibracje, wysokie i niskie temperatury. Układ hydrauliczny, jeśli jest sensownie zaprojektowany i serwisowany, poradzi sobie tam, gdzie elektronika i napędy elektryczne zaczynają kapitulować – np. w kopalniach, hutach, walcowniach czy na instalacjach offshore.
Jakie są najważniejsze elementy układu hydrauliki siłowej w ciężkim przemyśle?
Każdy typowy układ można „rozebrać” na kilka kluczowych bloków: pompę, elementy wykonawcze (siłowniki, silniki), aparaturę sterującą (zawory) oraz część zasilająco-pomocniczą (zbiornik, filtracja, chłodzenie). Na schemacie wygląda to niewinnie, ale każdy z tych bloków ma swoje słabości i typowe awarie.
W dużym uproszczeniu:
Pompa hydrauliczna – serce układu, zamienia energię elektryczną na przepływ pod ciśnieniem.
Siłowniki i silniki hydrauliczne – „mięśnie”, które wykonują pracę mechaniczną (ruch liniowy lub obrotowy).
Zawory rozdzielające i dławiące – „mózg” podstawowego układu, decydują o kierunku, kolejności i prędkości ruchów.
Zbiornik, filtry, chłodnice – zaplecze techniczne, które odpowiada za czysty olej, prawidłową temperaturę i stabilną pracę w długim czasie.
Jak dobrać pompę hydrauliczną do zastosowań w przemyśle ciężkim?
Dobór pompy zaczyna się od twardych danych: wymaganej siły, prędkości ruchu i cyklu pracy maszyny. Z tego wynika potrzebne ciśnienie i wydatek, a dopiero potem wybór typu pompy. W praktyce proste, odporne pompy zębate świetnie sprawdzają się w układach pomocniczych, gdzie ważna jest niezawodność i łatwy serwis, a pompy tłokowe osiowe dominują w aplikacjach wymagających wysokiego ciśnienia, regulacji wydajności i dobrej sprawności.
W złożonych maszynach często stosuje się pompy wielosekcyjne, które jednym napędem zasilają kilka niezależnych obwodów. Coraz częściej pompy współpracują z napędami o zmiennej prędkości i układami typu load-sensing, dzięki czemu pompa podaje tylko tyle oleju, ile faktycznie jest potrzebne, zamiast „pompować na przelew” przez cały dzień.
Jakie są najczęstsze przyczyny strat energii w układach hydrauliki siłowej?
Największe straty pojawiają się tam, gdzie olej przeciska się przez zbyt wąskie gardła albo ucieka przez nieszczelności wewnętrzne. Mowa o trzech głównych grupach: stratach objętościowych (przecieki wewnątrz pompy, zaworów, siłowników), stratach przepływu (opory w przewodach, złączach, łukach) oraz stratach dławienia, gdzie celowo „marnuje się” ciśnienie na zaworach dławiących i przelewowych.
Dużą rolę gra też temperatura i lepkość oleju. Zbyt gorący, bardzo rzadki olej to większe wycieki wewnętrzne i przyspieszone zużycie. Zbyt gęsty, zimny olej daje wysokie opory przepływu i problemy z rozruchem. W praktyce wiele zakładów traci sporo kWh tylko dlatego, że średnice przewodów są dobrane „na oko”, a zawory dławiące robią za grzejniki olejowe.
Jak poprawnie dobrać średnice przewodów hydraulicznych w instalacji przemysłowej?
Punkt wyjścia to nie „co akurat jest na magazynie”, tylko dopuszczalne prędkości przepływu w danym odcinku instalacji. Inne kryteria stosuje się dla przewodów ssawnych (kluczowa jest ochrona przed kawitacją i duże średnice), inne dla tłocznych (kontrola spadków ciśnienia i hałasu), a jeszcze inne dla przewodów powrotnych i pilotażowych.
Zbyt mała średnica daje gwałtowne spadki ciśnienia, przegrzewanie oleju i głośną pracę. Zbyt duża oznacza niepotrzebne koszty, trudniejszy montaż i czasem kłopoty z precyzją sterowania przy małych przepływach. Doświadczony projektant liczy średnice dla konkretnych prędkości przepływu, a potem jeszcze weryfikuje to pod kątem warunków montażowych na hali.
Jakie są typowe problemy eksploatacyjne układów hydraulicznych w przemyśle ciężkim?
Najczęściej powtarzające się bolączki to przecieki (zewnętrzne i wewnętrzne), przegrzewanie oleju, niestabilne ruchy siłowników i niekontrolowane spadki ciśnienia. Wiele z nich wynika nie z „winy hydrauliki”, tylko z zaniedbanego serwisu: zapchane filtry, brak kontroli czystości oleju, niedziałające chłodnice albo prowizoryczne naprawy przewodów.
Dobrym przykładem jest prasa, która po kilku latach zaczyna pracować coraz wolniej i „szarpać” przy ruchu. Zamiast od razu wymieniać siłowniki, warto najpierw przyjrzeć się jakości oleju, wydajności pompy, nastawom zaworów i spadkom ciśnienia na przewodach – często tam kryje się prawdziwy winowajca.
Na co zwrócić uwagę przy projektowaniu układu hydrauliki siłowej pod warunki hali produkcyjnej?
Sam schemat to dopiero połowa sukcesu. Na hali dochodzą takie „przyziemne” tematy jak ograniczona przestrzeń, wibracje, promieniowanie cieplne od pieców, ruch innych maszyn czy dostęp do serwisu. Dlatego ważne jest zaplanowanie miejsc odpowietrzania, wygodnego dojścia do filtrów i zaworów bezpieczeństwa oraz prowadzenia przewodów tak, aby nie przenosiły drgań i nie ocierały o konstrukcję.
W praktyce dobrze sprawdza się też gęsta sieć punktów diagnostycznych (manometry, szybkozłącza pomiarowe, czujniki temperatury i ciśnienia). Pozwala to później szybko zlokalizować problem bez „wróżenia z fusów” i zatrzymywania całej linii na długie przestoje. Taki dodatkowy wysiłek na etapie projektu bardzo często przekłada się na setki godzin zaoszczędzonych podczas eksploatacji.
Najważniejsze punkty
Hydraulika siłowa jest „mięśniami” przemysłu ciężkiego – bez niej prasy, walcarki, kopalniane obudowy czy turbiny po prostu nie ruszą, niezależnie od tego, jak zaawansowany jest system sterowania.
Przewaga hydrauliki wynika z bardzo dużej gęstości mocy, wysokiej precyzji ruchu przy ogromnych obciążeniach oraz odporności na kurz, wilgoć, drgania i skrajne temperatury, gdzie klasyczny napęd elektryczny szybko kapitulowałby.
Kluczowe komponenty układu – pompa, siłowniki/silniki, zawory oraz układ zbiornik–filtry–chłodnica – tworzą współzależny „organizm”; zaniedbanie choćby filtracji oleju potrafi unieruchomić nawet najlepszą konstrukcyjnie maszynę.
Dobór typu pompy (zębata, tłokowa osiowa, wielosekcyjna) i parametrów siłowników (ciśnienie, średnica, prędkość, uszczelnienia, sztywność) bezpośrednio decyduje o sile, dokładności, kulturze pracy oraz podatności układu na awarie.
Hydrauliczna „logika” oparta na rozdzielaczach, zaworach dławiących, zwrotnych i bezpieczeństwa potrafi realizować złożone sekwencje ruchów nawet bez elektroniki, ale każdy dodatkowy element to także potencjalne miejsce strat energii i kłopotów serwisowych.
Straty energii powstają głównie przez nieszczelności wewnętrzne, opory przepływu oraz dławienie – czyli świadome grzanie oleju na zaworach; w wielu zakładach rachunek za prąd pompy rośnie szybciej niż produkcja, właśnie przez ignorowanie tych zjawisk.
